Pancéřový zvon — klíčová komponenta těžkého opevnění

Pancéřový zvon (SBM — slovenského „sněhy-bojový-místo”, česky „zvon Btransf.”) je nejcharakterističtější součást těžkého československého opevnění. Masivní ocelový odlitek ve tvaru zvonu nebo kupole, umístěný na vrcholu pěchotního srubu nebo tvrze, sloužil buď k pozorování, nebo k přímé palbě.

Dva základní typy

1. Pozorovací zvon

• Účel: pozorování terénu, řízení palby, spojení s velením
• Hmotnost: 7–12 tun (podle odolnosti)
• Výzbroj: stereoperiskop, dálkoměr, polní telefon
• Výrez: 4–6 úzkých pozorovacích štěrbin
• Obsluha: 2 muži (pozorovatel + záznamník)

2. Palební zvon

• Účel: kruhová palba z lehkého kulometu
• Hmotnost: 15–25 tun (nejtěžší varianta)
• Výzbroj: 1× lehký kulomet vz. 26 v otočné lafetě
• Výrez: 3 palební otvory s rozšířenými zorníky
• Obsluha: 1 kulometčík

Technická specifikace

• Materiál: ocelový odlitek z legované oceli (Krupp Tiegelstahl, alternativně česká výroba Vítkovice)
• Tloušťka stěny: 20 cm (II. stupeň) až 30 cm (IV. stupeň odolnosti)
• Průměr: 1,3–1,8 m (vnější)
• Výška nad betonem: 60–90 cm
• Ukotvení: svaření s armaturou betonu + šroubové spoje (36 šroubů M30)

Odolnost zvonu byla kalibrována podle stupně opevnění:

Stupeň	Odolnost	Použití
I	10 cm děl, bomba 100 kg	pomocné objekty
II	15 cm děl, bomba 250 kg	standardní pěchotní sruby
III	21 cm děl, bomba 500 kg	tvrze, klíčové objekty
IV	30,5 cm děl, bomba 1000 kg	jen experimentálně (MJ-S 4, MO-S 9)

Výroba a dodavatelé

Zvony byly vyráběny třemi českými firmami:

• Škoda Plzeň — hlavní dodavatel, cca 60 % všech zvonů. Od ledna 1937 do září 1938 dodáno 420 kusů.
• Vítkovické železárny — dodavatel pro severní a střední Moravu, cca 30 % produkce. Výhoda — blízkost k ostravské pevnostní oblasti.
• Poldi Kladno — menší doplňkový dodavatel, cca 10 % (zejména pancéřové desky a drobnější komponenty).

Celková produkce 1936–1938: cca 712 zvonů — z toho instalováno do objektů 580 kusů, zbytek skladován nebo v hotových komponentách.

Osudy po Mnichovu

Pro Wehrmacht byly pancéřové zvony strategicky cenným kořistním materiálem. Během let 1939–1942 proběhlo systematické stahování:

1. 1939–1940: zvony stažené ze srubů v Sudetech odvezeny do Reichu — vytříděno 280 kusů k testování.
2. 1940–1942: testy odolnosti na polygonech v Hillersleben a Kummersdorf. Zvony byly střílené kalibry 15 cm až 30,5 cm — výsledky použity pro zdokonalení konstrukce německých pancéřových věží linie Atlantik (Atlantikwall).
3. 1943–1944: zachovalé zvony zabudovány do Atlantikwall — zejména do Festung St. Nazaire a Festung Lorient. Několik z nich bylo zaměřeno spojenci během vylodění v Normandii.
4. Po válce 1945: zvony, které zůstaly v ČR, byly postupně rozřezány na šrot (období 1946–1955). Zachovalo se jen cca 40 kusů.

Rekonstruované a originální zvony dnes

V rámci rekonstrukce muzeí byly zvony buď:

• původní dochované (nepoužívané) — tvrz Bouda, Hanička, Dobrošov
• repliky ze současné výroby — Hlučín-Darkovičky, Stachelberg, muzeum Králíky
• získané ze zahraničí — například jedna replika z Atlantikwall byla vrácena a osazena na srub K-S 14 U cihelny (ironický návrat českého zvonu z francouzského pobřeží)

Fotogenické objekty

Pokud chcete zvony vidět v originální kvalitě, doporučujeme tyto lokality:

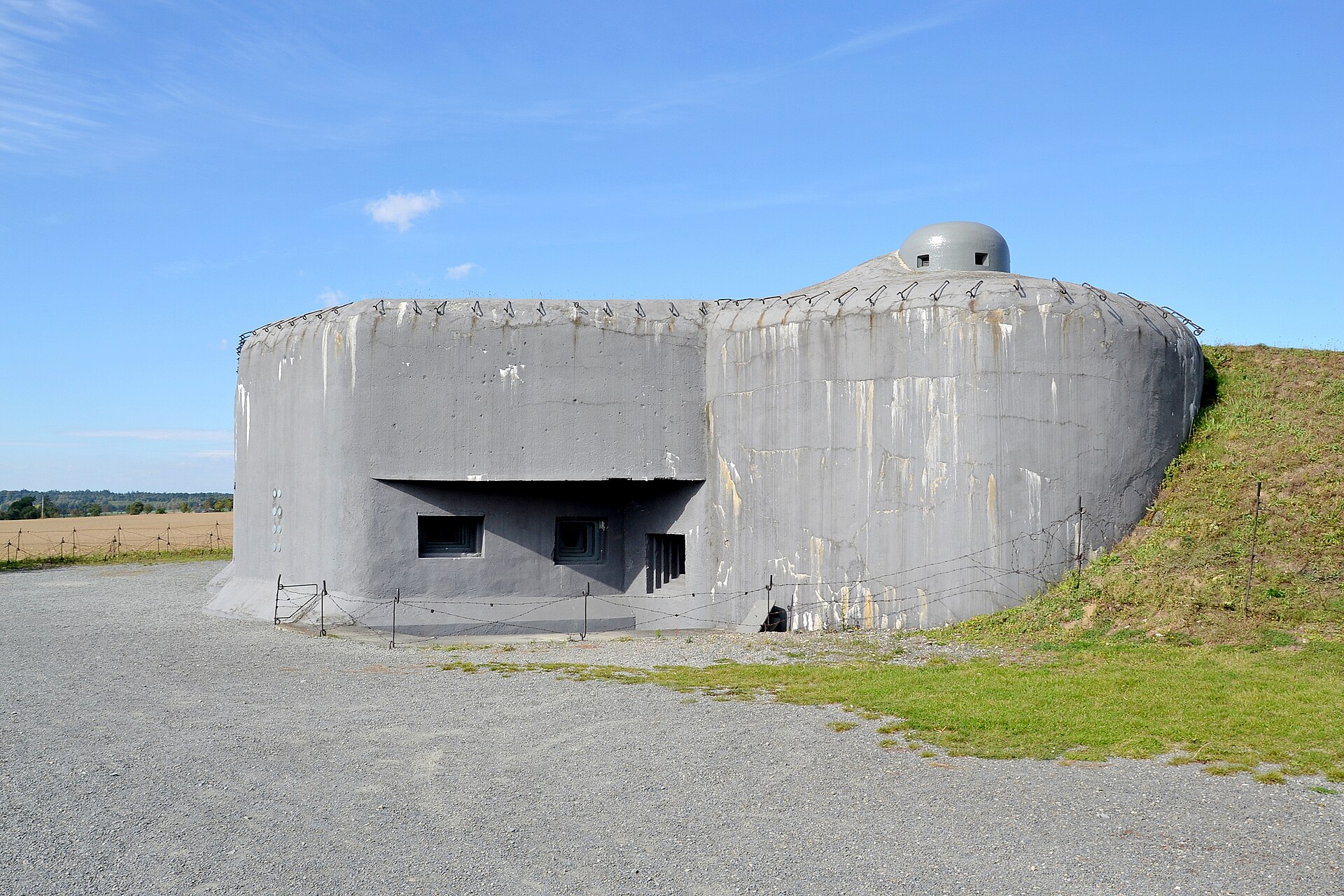

• MO-S 19 Alej a MO-S 20 Orel — Hlučín-Darkovičky — repliky v kompletní rekonstrukci
• K-S 14 U cihelny — Králíky — originální zvon vrácený z Francie

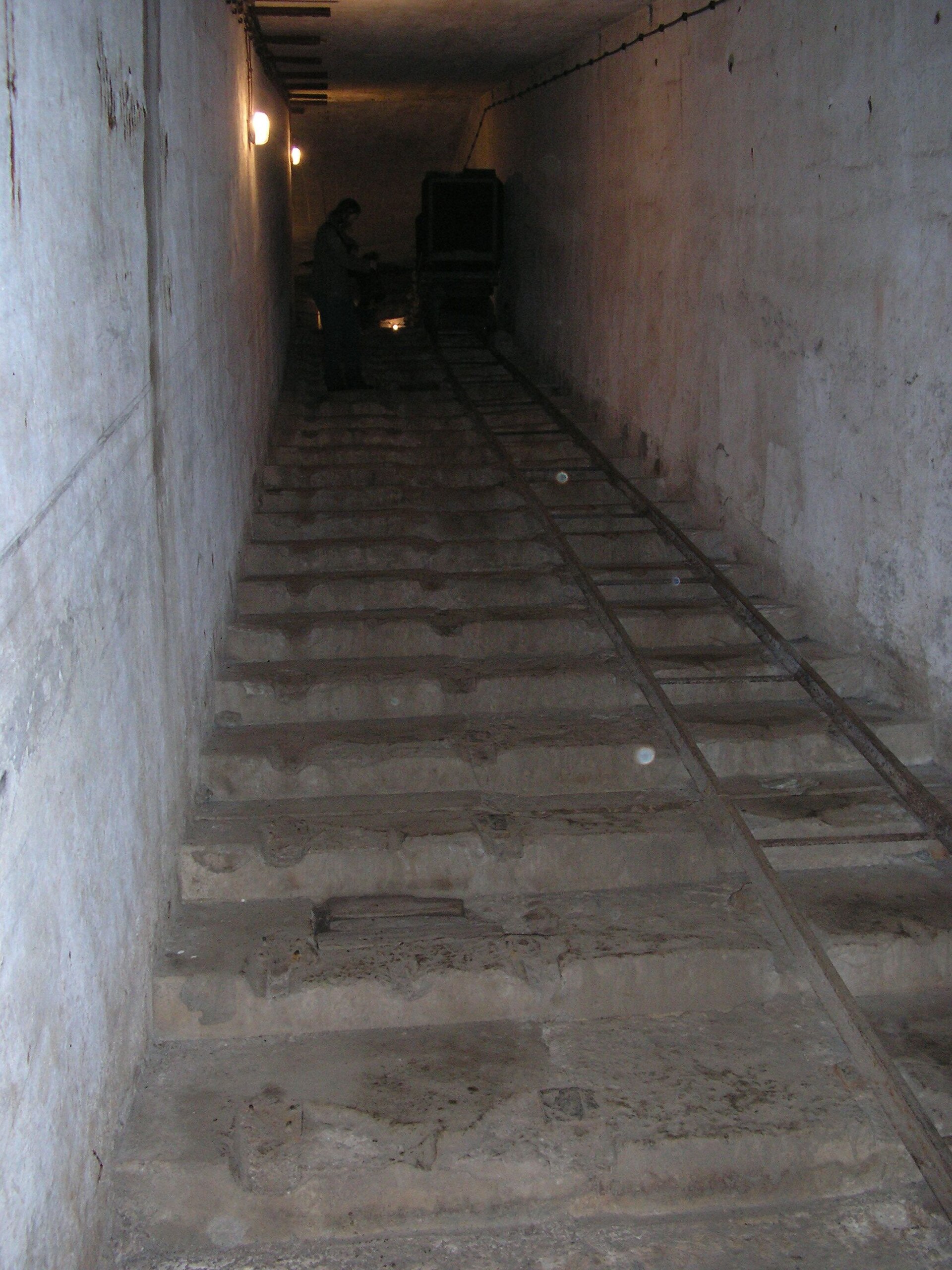

• Tvrz Bouda — originální dochované zvony v původním stavu
• Pohraniční opevnění Stachelberg — repliky a originály smíšeně

Význam v estetice opevnění

Pancéřový zvon se stal vizuální ikonou čs. opevnění. Nachází se v logu Klubu vojenské historie, na plakátech a turistických materiálech, v pamětních medaili k 80. výročí ŘOP (2018). V architektuře čs. „stálé obrany” představuje spojení síly a detailu — 25 tun oceli v jednolitém odlitku, vyrobeném s přesností hodinářského díla.

Související typologie

• Pěchotní srub — zvony byly klíčovou součástí
• Dělostřelecká tvrz — nejhustší koncentrace zvonů
• LO vz. 38 — zvon se zde stal otočnou věží s palbou

Zdroje a literatura

• Jan Lakosil: Pancéřové zvony čs. opevnění
• Škoda Plzeň — technická dokumentace
• Vítkovice — výrobní záznamy
